Reloj comparador estándar con base magnética
El instrumento esencial para mediciones comparativas de alta precisión
El reloj comparador, también conocido como comparador de cuadrante o indicador de carátula, es un instrumento de medición que destaca por su extraordinaria sensibilidad y precisión en la detección de pequeñas variaciones dimensionales. Su diseño mecánico amplifica los movimientos más mínimos, permitiendo mediciones con una resolución que puede alcanzar las centésimas o incluso milésimas de milímetro, convirtiéndolo en una herramienta indispensable en metrología dimensional.

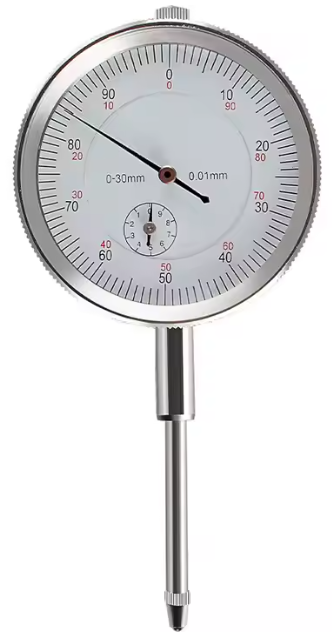

Reloj comparador estándar con base magnética
El reloj comparador es un instrumento de medición que transforma movimientos lineales pequeños en movimientos rotacionales amplificados de una aguja sobre una carátula graduada. Esta transformación mecánica permite visualizar y medir con gran precisión variaciones dimensionales que serían imperceptibles a simple vista o con instrumentos menos sensibles.
Cuando se necesita verificar la concentricidad de un eje, el paralelismo de una superficie, la excentricidad de una pieza rotativa o simplemente detectar variaciones mínimas en dimensiones, el reloj comparador se convierte en la herramienta ideal. Su función principal es realizar mediciones comparativas (de ahí su nombre) entre una referencia establecida y la pieza a medir, mostrando las desviaciones con una precisión extraordinaria.
La versatilidad del reloj comparador se manifiesta en sus múltiples aplicaciones metrológicas:
Compara las dimensiones de una pieza con un patrón o referencia establecida, mostrando las diferencias en la carátula.
Verifica que las piezas rotativas giren sobre su eje geométrico sin desviaciones.
Detecta irregularidades y desviaciones en superficies que deben ser perfectamente planas.
Esencial en el alineamiento preciso de ejes, rodamientos y componentes mecánicos.
Los primeros indicadores mecánicos similares a los relojes comparadores aparecieron a finales del siglo XIX, pero fue en la década de 1920 cuando se desarrollaron los modelos más parecidos a los actuales. La empresa suiza TESA fue pionera en la producción en serie de estos instrumentos, estableciendo estándares de precisión que aún se mantienen.
La evolución tecnológica ha llevado desde los modelos puramente mecánicos hasta versiones digitales con resolución micrométrica, transmisión inalámbrica de datos y capacidad para integrarse en sistemas de medición automatizados. Sin embargo, los relojes comparadores mecánicos tradicionales siguen siendo ampliamente utilizados por su confiabilidad y precisión.
Capacidad para detectar variaciones desde 0.01 mm hasta 0.001 mm (1 micra) según el modelo.
Transforma pequeños movimientos lineales en grandes desplazamientos de la aguja, facilitando la lectura.
Puede fijarse en soportes magnéticos, columnas, brazos articulados o sistemas de medición complejos.
Los modelos mecánicos no requieren baterías o fuente de alimentación.
El reloj comparador es indispensable en numerosos procesos industriales donde se requiere control dimensional preciso:
El modelo tradicional con carátula analógica y mecanismo de engranajes para amplificación.
Muestra la medición en pantalla LCD, con funciones adicionales como tolerancias y salida de datos.
Con escalas más amplias para facilitar la lectura a distancia o en entornos con vibraciones.
Con resolución de 0.001 mm (1 micra) para aplicaciones que exigen máxima exactitud.
Diseñado para mediciones en profundidad, con varilla larga y protección contra líquidos.
Permite conexión a sistemas de adquisición de datos para registro y análisis de mediciones.
| Instrumento | Precisión típica | Rango de medición | Ventajas | Limitaciones |
|---|---|---|---|---|
| Reloj comparador | 0.01 - 0.001 mm | 1-10 mm (depende del modelo) | Excelente para mediciones comparativas, alta sensibilidad | Rango limitado, requiere referencia |
| Micrómetro | 0.01 mm | 25 mm por modelo | Mayor precisión absoluta | Menor sensibilidad para variaciones pequeñas |
| Calibrador Vernier | 0.05 - 0.02 mm | Hasta 300 mm | Mayor versatilidad y rango | Menor precisión que el comparador |
| Reloj palpador digital | 0.001 mm | 1-5 mm | Máxima precisión, salida digital | Fragilidad, costo elevado |
Ejemplo: En un comparador con resolución de 0.01 mm, si la aguja se desplaza 3 divisiones en sentido positivo desde el cero, la variación es de +0.03 mm.
Asegurar que el soporte esté firmemente fijado para evitar movimientos que falseen la medición.
Mantener una presión constante y adecuada (normalmente 0.5-1 N) para no deformar la pieza.
Guardar en su estuche original protegido de polvo, humedad y campos magnéticos intensos.
Verificar periódicamente la precisión con bloques patrón o en máquinas de medición certificadas.
