Lectura del Calibrador Vernier

Guía paso a paso para interpretar mediciones precisas

Aprender a leer correctamente un calibrador Vernier es fundamental para obtener mediciones precisas. Aunque al principio puede parecer complejo, siguiendo un método sistemático y con práctica constante, podrás dominar esta habilidad esencial en metrología y mecánica de precisión.

Sistemas de Unidades

Sistema Métrico (mm)

  • Escala principal dividida en milímetros enteros (1 mm)
  • Nonio dividido para leer fracciones de milímetro
  • Resoluciones comunes: 0.1 mm, 0.05 mm o 0.02 mm
  • Usado internacionalmente en ciencia y mayoría de industrias

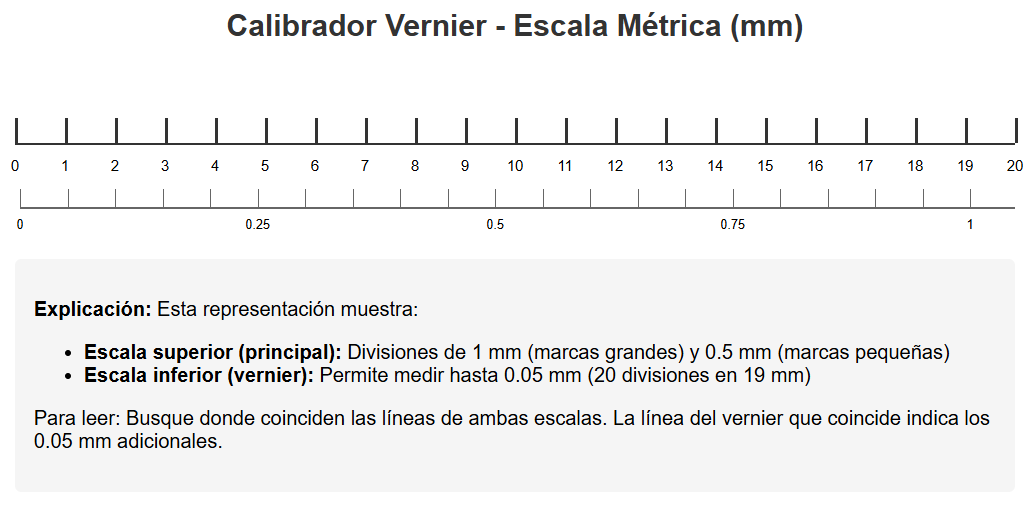

Escala métrica

Sistema Inglés (pulgadas)

  • Escala principal dividida en pulgadas y fracciones (1/16", 1/10", etc.)
  • Nonio dividido para fracciones más pequeñas de pulgada
  • Resoluciones comunes: 1/128" o 0.001"
  • Predominante en Estados Unidos y algunos sectores industriales

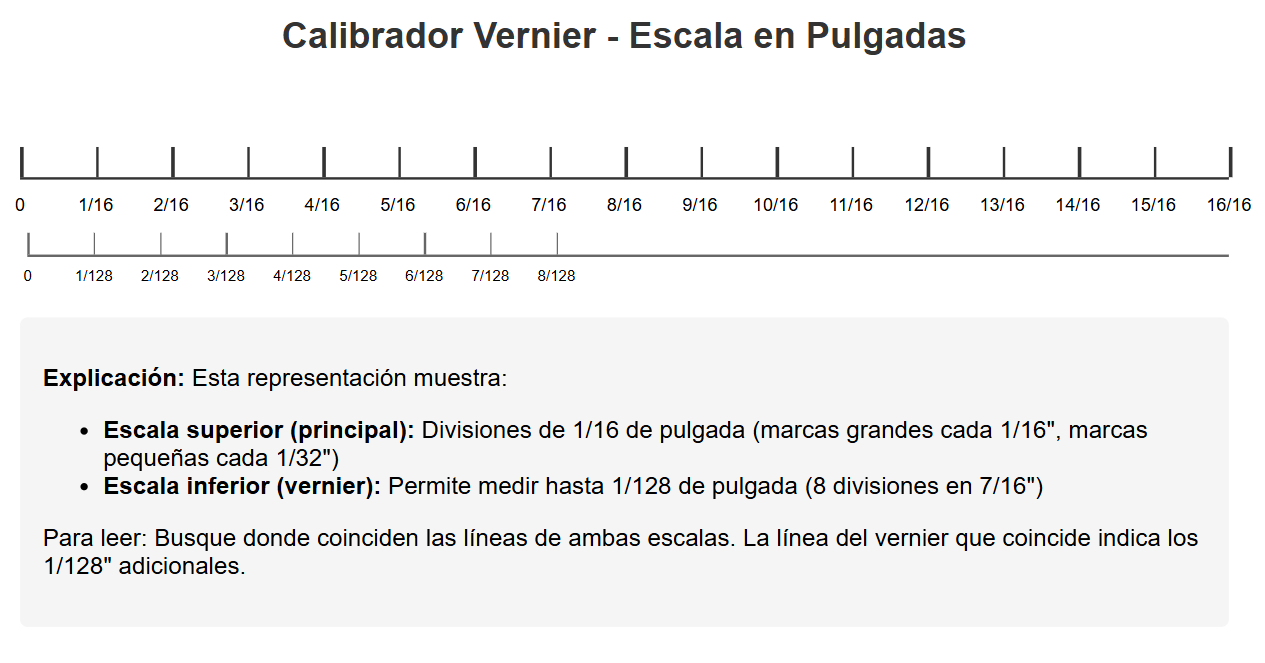

Escala en pulgadas

Identificando tu Vernier

Antes de comenzar, verifica en qué sistema está graduado tu calibrador. Generalmente está marcado claramente en la escala principal como "mm" para métrico o "inch" para inglés. Algunos vernieres tienen ambas escalas en lados opuestos.

Pasos para Leer un Vernier Analógico

1 Posición del Cero del Nonio

Observa dónde se ubica la marca del "cero" (primera línea) del nonio en relación con las divisiones de la escala principal. Esta es tu referencia inicial.

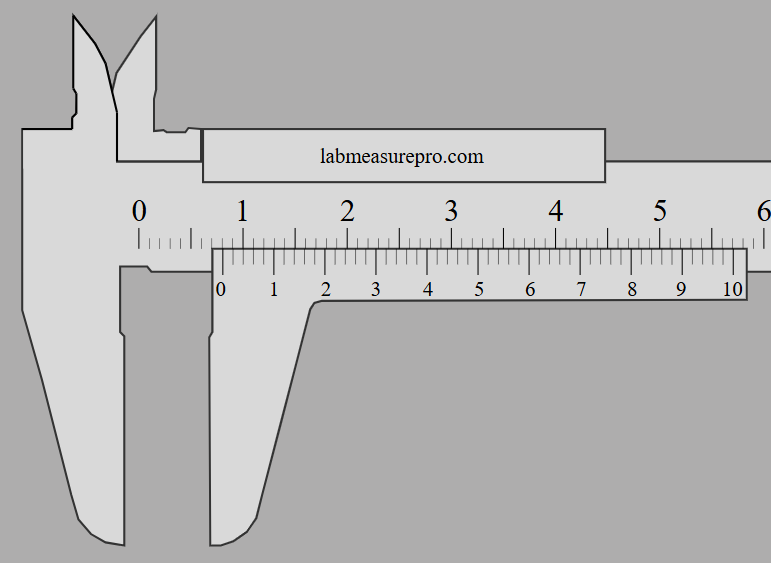

Posición del cero

El cero del nonio indica el punto de partida para tu medición. Si está exactamente alineado con una marca de la escala principal, la medida será un número entero sin fracción.

2 Lectura de la Escala Principal

Identifica el valor en la escala principal inmediatamente a la izquierda del cero del nonio. Este es la parte entera de tu medición. En el ejemplo se observan 8 mm enteros.

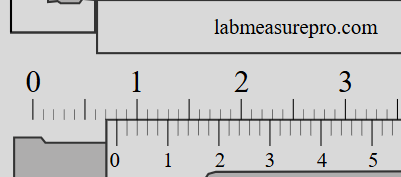

Escala principal

En sistema métrico: Lee los milímetros enteros.
En sistema inglés: Lee las pulgadas completas y fracciones principales (como 1/16").

3 Identificar la Marca Coincidente

Examina las marcas del nonio para encontrar cuál se alinea perfectamente con cualquier marca de la escala principal.

Marca coincidente

El número de esta marca te dará la fracción a añadir a la lectura principal. La resolución del vernier determina qué valor representa cada marca. En el ejemplo cada marca del nonio equivale a 0.02 mm, la maraca que coincide es la tercera, por lo que se deben agregar 0.06 mm a la medición final.

4 Calcular la Medida Final

Suma la lectura de la escala principal con la fracción indicada por la marca coincidente del nonio.

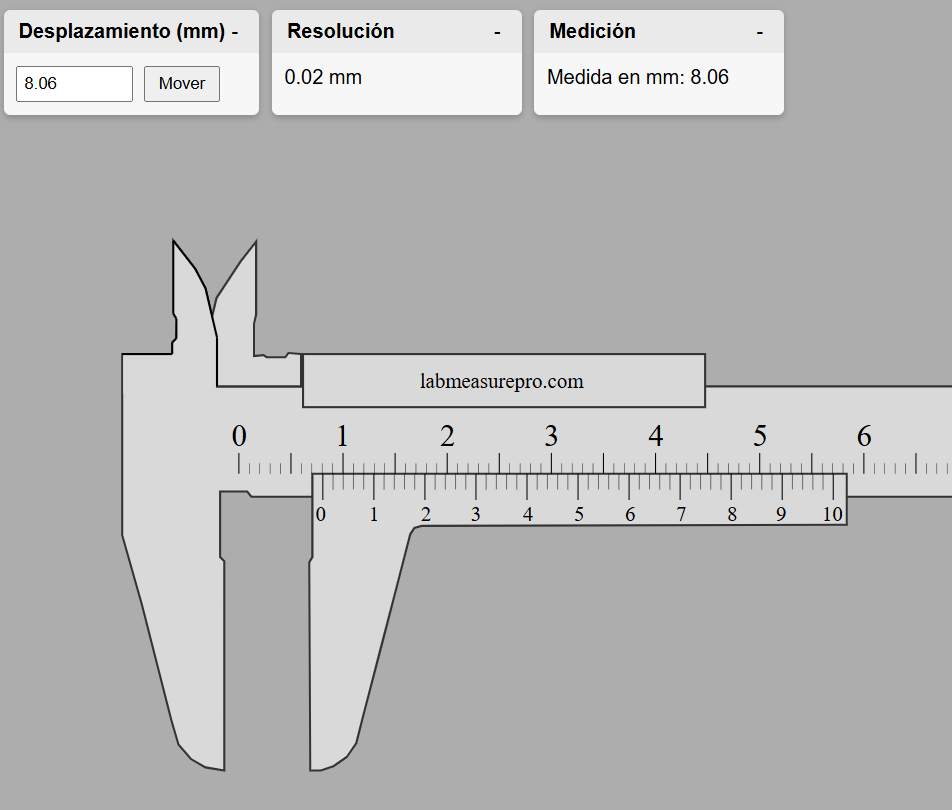

Medida final

Fórmula:
Medida total = Escala principal + (Marca nonio × Resolución)

Ejemplos Prácticos

Ejemplo Métrico (resolución 0.05 mm)

Escenario: El cero del nonio está entre 12 mm y 13 mm en la escala principal. La marca "7" del nonio coincide perfectamente.

Cálculo:

  1. Escala principal: 12.00 mm
  2. Nonio: 7 × 0.05 mm = 0.35 mm
  3. Medida total: 12.00 mm + 0.35 mm = 12.35 mm
Ejemplo métrico

Ejemplo Inglés (resolución 1/128")

Escenario: El cero del nonio está entre 1" y 1-1/16". La marca "5" del nonio coincide.

Cálculo:

  1. Escala principal: 1-0/16" (1.0000")
  2. Nonio: 5 × 1/128" = 5/128"
  3. Medida total: 1" + 5/128" = 1-5/128" ≈ 1.0391"
Ejemplo pulgadas
